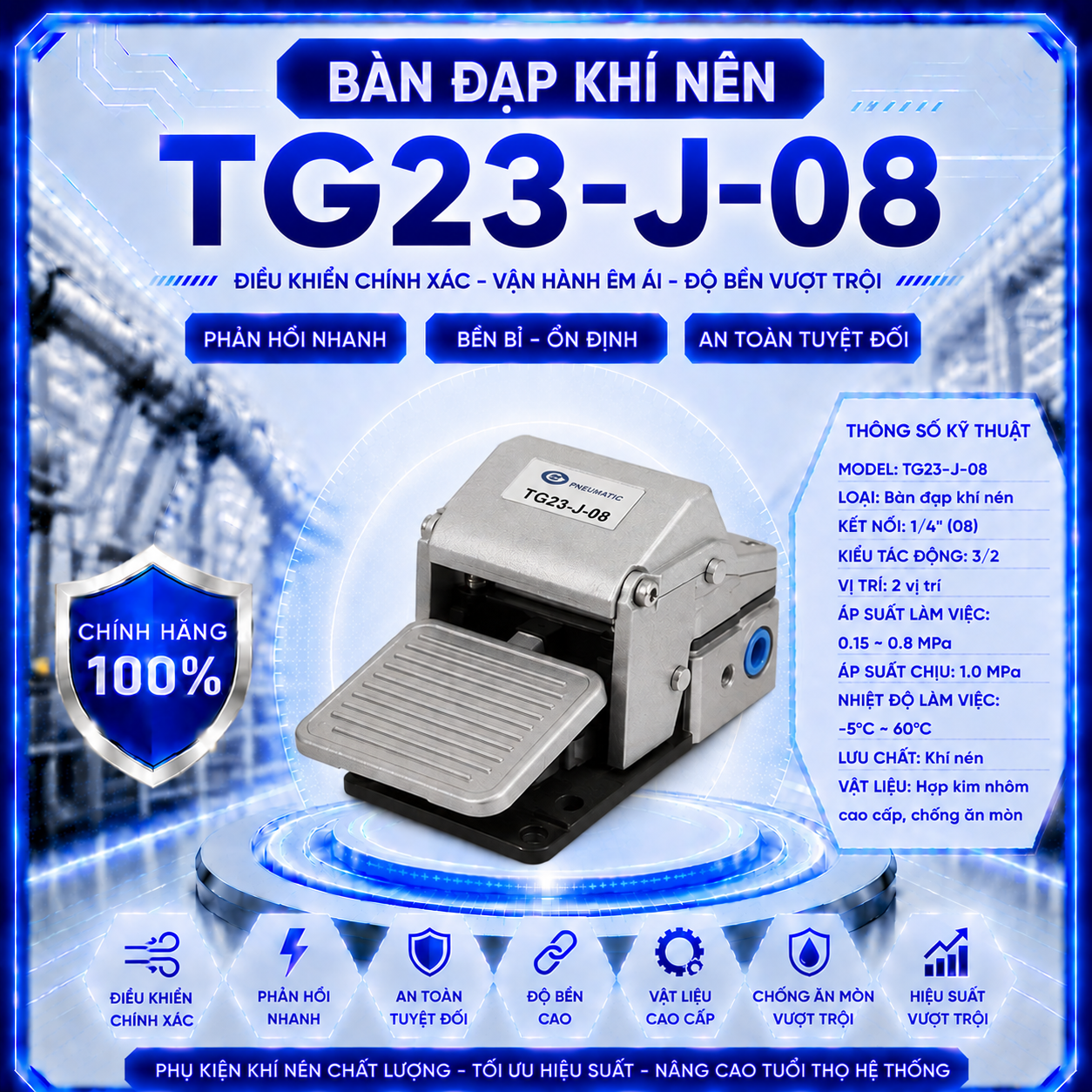

Bàn Đạp Khí Nén TG23-J-08 – Van Đạp Chân Điều Khiển Hệ Thống Khí Nén

Bàn Đạp Khí Nén TG23-J-08 Là Gì?

Bàn đạp khí nén TG23-J-08 là thiết bị điều khiển bằng chân được sử dụng trong các hệ thống khí nén và máy móc công nghiệp. Sản phẩm cho phép người vận hành tác động bằng chân để điều khiển dòng khí, từ đó kích hoạt hoặc thay đổi trạng thái của cơ cấu chấp hành như xi lanh khí nén.

Khác với bàn đạp điện, bàn đạp khí nén sử dụng tín hiệu và mạch khí nén để điều khiển thiết bị. Đây là giải pháp phù hợp cho các hệ thống cần thao tác nhanh bằng chân, đặc biệt trong những công đoạn mà người vận hành cần sử dụng cả hai tay để giữ, định vị hoặc xử lý sản phẩm.

Model TG23-J-08 thường được tìm kiếm với nhiều tên gọi như:

• Bàn đạp khí nén TG23-J-08
• Van đạp chân TG23-J-08
• Van khí nén đạp chân
• Bàn đạp chân khí nén
• Van điều khiển bằng chân
• Foot valve TG23-J-08
• Pneumatic foot pedal

Khi đặt mua, nên đối chiếu đúng model, cấu hình cổng kết nối và sơ đồ chức năng với sản phẩm thực tế để đảm bảo tương thích với hệ thống.

Nguyên Lý Hoạt Động Của TG23-J-08

Nguyên lý cơ bản của bàn đạp khí nén khá đơn giản:

Tác động bằng chân → cơ cấu bàn đạp thay đổi trạng thái van → khí nén được chuyển hướng → cơ cấu chấp hành thực hiện chuyển động.

Ví dụ trong một hệ thống điều khiển xi lanh:

Nguồn khí nén → bộ lọc điều áp → TG23-J-08 → xi lanh khí nén

Khi người vận hành đạp bàn đạp, van bên trong thay đổi trạng thái và đưa khí đến đường điều khiển tương ứng. Khi nhả chân, trạng thái của van thay đổi theo cơ cấu thiết kế.

Điều này cho phép người vận hành điều khiển cơ cấu khí nén bằng chân mà không nhất thiết phải sử dụng tay để tác động trực tiếp vào van.

Ưu Điểm Của Bàn Đạp Khí Nén TG23-J-08

1. Điều Khiển Bằng Chân Tiện Lợi

Ưu điểm lớn nhất của TG23-J-08 là khả năng điều khiển bằng chân.

Trong các công đoạn mà hai tay cần giữ sản phẩm, bàn đạp giúp người vận hành dễ dàng kích hoạt cơ cấu khí nén mà không cần rời tay khỏi vị trí thao tác.

2. Phù Hợp Với Hệ Thống Khí Nén

TG23-J-08 có thể được sử dụng như một phần tử điều khiển trong hệ thống khí nén.

Sản phẩm có thể kết hợp với:

• Xi lanh khí nén.
• Van khí nén.
• Van tiết lưu.
• Bộ lọc khí.
• Bộ điều áp.
• Cút nối nhanh.
• Dây hơi PU.
• Thiết bị điều khiển khí nén.

3. Giúp Đơn Giản Hóa Thao Tác Máy

Đối với các máy bán tự động, việc bổ sung bàn đạp khí nén có thể tạo ra một phương thức điều khiển trực quan.

Thay vì người vận hành phải dùng tay để điều khiển van, quy trình có thể được thiết kế:

Đặt sản phẩm → đạp chân → xi lanh hoạt động → nhả chân → kết thúc chu trình.

Cách vận hành này đặc biệt phù hợp với các máy có chu kỳ thao tác lặp lại.

TG23-J-08 Được Ứng Dụng Ở Đâu?

Máy Ép

Bàn đạp khí nén có thể được sử dụng để điều khiển xi lanh thực hiện thao tác ép, kẹp hoặc định vị.

Máy Dập

Trong các máy dập hoặc cơ cấu ép khí nén, bàn đạp có thể đóng vai trò là thiết bị điều khiển bằng chân.

Tuy nhiên, đối với máy có nguy cơ gây chấn thương cao, cần thiết kế hệ thống điều khiển theo tiêu chuẩn an toàn máy và đánh giá rủi ro phù hợp.

Máy Đóng Gói

TG23-J-08 có thể phù hợp với các công đoạn đóng gói bán tự động cần người vận hành kích hoạt cơ cấu bằng chân.

Máy Hàn

Trong một số thiết bị hàn hoặc đồ gá, bàn đạp có thể được sử dụng để điều khiển cơ cấu kẹp hoặc một chức năng khí nén.

Máy Gia Công Cơ Khí

Bàn đạp khí nén phù hợp với nhiều thiết bị cần thao tác chân để kích hoạt một chu trình khí nén.

TG23-J-08 Có Thể Điều Khiển Xi Lanh Khí Nén Không?

Có, nếu sơ đồ mạch khí được thiết kế tương thích.

Một cấu hình cơ bản có thể gồm:

Máy nén khí → Bộ lọc điều áp → Bàn đạp TG23-J-08 → Xi lanh khí nén

Khi đạp bàn đạp, khí nén được điều khiển đến xi lanh. Xi lanh sau đó thực hiện chuyển động theo cấu hình mạch.

Đối với hệ thống sử dụng xi lanh tác động kép, có thể cần thêm các phần tử như van điều khiển phù hợp, van tiết lưu hoặc các linh kiện hỗ trợ khác tùy theo yêu cầu điều khiển.

Bàn Đạp Khí Nén TG23-J-08 Khác Bàn Đạp Điện FS-SERIES Như Thế Nào?

Đây là hai sản phẩm có hình thức tương đối giống nhau nhưng nguyên lý điều khiển khác nhau.

TG23-J-08 phù hợp khi hệ thống cần điều khiển bằng khí nén, trong khi bàn đạp điện phù hợp với mạch điều khiển điện.

Cấu Tạo Cơ Bản Của Bàn Đạp Khí Nén

Một bàn đạp khí nén thường gồm các bộ phận:

Bàn đạp chân

Là bộ phận người vận hành tác động trực tiếp. Thiết kế cần đảm bảo dễ đạp và tạo lực tác động ổn định.

Cơ cấu truyền động

Chuyển lực từ bàn chân thành chuyển động tác động lên van.

Cụm van khí nén

Đây là bộ phận thực hiện chức năng đóng, mở hoặc chuyển hướng dòng khí.

Cổng khí

Dùng để kết nối với dây hơi và các thiết bị khí nén khác.

Thân van

Đóng vai trò bảo vệ cơ cấu bên trong và tạo vị trí lắp đặt.

Lợi Ích Khi Sử Dụng Bàn Đạp Chân Trong Hệ Thống Khí Nén

Tăng sự thuận tiện

Người vận hành có thể điều khiển máy bằng chân trong khi hai tay tập trung vào sản phẩm.

Tăng tính linh hoạt

Bàn đạp có thể được bố trí ở vị trí thuận tiện cho người vận hành.

Giảm thao tác bằng tay

Các thao tác lặp đi lặp lại có thể được thực hiện thông qua bàn đạp.

Phù hợp máy bán tự động

Đây là một giải pháp đơn giản để nâng cấp các máy đang vận hành thủ công.

Những Yếu Tố Cần Kiểm Tra Khi Chọn TG23-J-08

Trước khi mua hoặc thay thế bàn đạp khí nén, nên kiểm tra:

1. Chức năng van

Cần xác định chính xác TG23-J-08 đang sử dụng cấu hình van nào và trạng thái van khi đạp/nhả.

2. Cổng kết nối

Kiểm tra kích thước và loại cổng để lựa chọn cút nối, dây hơi phù hợp.

3. Áp suất làm việc

Không nên sử dụng vượt quá giới hạn áp suất được nhà sản xuất quy định cho đúng model.

4. Môi trường làm việc

Kiểm tra nhiệt độ, bụi, dầu, nước và các yếu tố môi trường có thể ảnh hưởng đến tuổi thọ sản phẩm.

5. Thiết bị chấp hành

Xác định TG23-J-08 sẽ điều khiển:

• Xi lanh đơn.
• Xi lanh kép.
• Kẹp khí nén.
• Cơ cấu trượt.
• Cơ cấu ép.
• Cơ cấu nâng.

Từ đó lựa chọn sơ đồ khí phù hợp.

Hướng Dẫn Lắp Đặt TG23-J-08

Bước 1: Chuẩn Bị Nguồn Khí

Nguồn khí cần được lọc và điều chỉnh áp suất phù hợp trước khi đưa vào hệ thống.

Bước 2: Xác Định Các Cổng Khí

Đối chiếu ký hiệu trên thân van và sơ đồ kỹ thuật của model.

Bước 3: Lắp Cút Nối

Sử dụng cút nối tương thích với cổng van.

Bước 4: Kết Nối Dây Hơi

Dây hơi cần được cắt thẳng, cắm đúng chiều sâu và kiểm tra độ kín.

Bước 5: Kết Nối Với Cơ Cấu Chấp Hành

Đưa các đường khí đến xi lanh hoặc thiết bị cần điều khiển.

Bước 6: Kiểm Tra Hoạt Động

Đạp và nhả bàn đạp ở điều kiện an toàn để kiểm tra hướng chuyển động và khả năng hồi vị.

Một Số Lỗi Thường Gặp Khi Sử Dụng Bàn Đạp Khí Nén

Xi lanh không hoạt động

Nguyên nhân có thể liên quan đến:

• Không có khí cấp.
• Áp suất không đủ.
• Đấu sai đường khí.
• Cút nối bị rò.
• Dây hơi bị gập.
• Van hoạt động không đúng trạng thái.

Xi lanh hoạt động chậm

Có thể kiểm tra:

• Áp suất nguồn.
• Lưu lượng khí.
• Bộ lọc khí.
• Van tiết lưu.
• Đường kính dây hơi.
• Tình trạng của xi lanh.

Hệ thống bị rò khí

Kiểm tra:

• Cút nối.
• Dây hơi.
• Ren kết nối.
• Gioăng làm kín.
• Các điểm nối trên van.

TG23-J-08 Có Phù Hợp Cho Tự Động Hóa Không?

Có thể sử dụng trong các hệ thống tự động hóa bán tự động hoặc máy cần thao tác thủ công bằng chân.

Tuy nhiên, bàn đạp khí nén thường phù hợp nhất với các ứng dụng mà con người vẫn tham gia vào chu trình sản xuất.

Trong dây chuyền tự động hóa hoàn toàn, tín hiệu điều khiển thường được thực hiện bằng:

• PLC.
• Cảm biến.
• Van điện từ.
• HMI.
• Bộ điều khiển.
• Robot.

Trong khi đó, TG23-J-08 có lợi thế ở những công đoạn cần người vận hành trực tiếp kích hoạt cơ cấu khí nén.

Bàn Đạp Khí Nén Có An Toàn Không?

Bản thân bàn đạp chỉ là một phần tử điều khiển. Mức độ an toàn phụ thuộc vào toàn bộ thiết kế máy.

Đối với máy ép, máy dập, máy cắt hoặc cơ cấu có nguy cơ gây thương tích, cần đặc biệt chú ý:

• Chống đạp nhầm.
• Bảo vệ bàn đạp nếu cần.
• Nút dừng khẩn cấp.
• Giới hạn vùng nguy hiểm.
• Cảm biến an toàn.
• Mạch điều khiển an toàn.
• Quy trình vận hành.

Không nên sử dụng bàn đạp đơn thuần làm giải pháp bảo vệ an toàn cho máy có mức nguy hiểm cao.

So Sánh Bàn Đạp Khí Nén Và Nút Nhấn Khí Nén

Nếu người vận hành thường xuyên phải giữ sản phẩm bằng hai tay, bàn đạp có thể mang lại lợi thế lớn.

Vì Sao Nên Chọn TG23-J-08?

Bàn đạp khí nén TG23-J-08 là lựa chọn đáng xem xét cho các hệ thống cần phương thức điều khiển bằng chân thay vì thao tác trực tiếp bằng tay.

Sản phẩm phù hợp với định hướng:

Điều khiển đơn giản → thao tác nhanh → giảm thao tác bằng tay → tích hợp với hệ thống khí nén.

Đặc biệt, TG23-J-08 có thể được xem xét cho các máy bán tự động sử dụng xi lanh khí nén và các cơ cấu chấp hành cần kích hoạt theo thao tác của người vận hành.

Câu Hỏi Thường Gặp Về TG23-J-08

TG23-J-08 là gì?

TG23-J-08 là model bàn đạp/van điều khiển khí nén bằng chân, được sử dụng trong các hệ thống khí nén và máy móc công nghiệp.

TG23-J-08 dùng để làm gì?

Sản phẩm dùng để điều khiển dòng khí bằng thao tác chân, có thể kết hợp với xi lanh và các cơ cấu chấp hành khí nén.

TG23-J-08 có dùng cho xi lanh khí nén không?

Có thể. TG23-J-08 có thể được tích hợp vào mạch khí để điều khiển xi lanh khi sơ đồ kết nối và thông số hệ thống phù hợp.

TG23-J-08 có phải bàn đạp điện không?

Không. Đây là thiết bị điều khiển bằng khí nén, khác với bàn đạp điện sử dụng tiếp điểm điện.

TG23-J-08 phù hợp với máy nào?

Có thể sử dụng trong nhiều máy và đồ gá bán tự động như máy ép, máy dập, máy đóng gói, máy gia công và các hệ thống cần điều khiển cơ cấu khí nén bằng chân.

Có thể dùng TG23-J-08 thay cho bàn đạp điện không?

Không nên thay thế trực tiếp nếu chưa kiểm tra mạch điều khiển. Hai loại sử dụng nguyên lý và tín hiệu đầu ra khác nhau.

Kết Luận

Bàn đạp khí nén TG23-J-08 là một giải pháp điều khiển bằng chân dành cho hệ thống khí nén, giúp người vận hành kích hoạt cơ cấu chấp hành mà không cần sử dụng tay.

Sản phẩm đặc biệt phù hợp với các ứng dụng máy ép, máy dập, máy đóng gói, đồ gá, máy gia công và hệ thống khí nén bán tự động.

Khi lựa chọn TG23-J-08, cần kiểm tra chính xác chức năng van, cổng kết nối, áp suất làm việc, sơ đồ khí và thiết bị chấp hành để đảm bảo hệ thống hoạt động ổn định.
