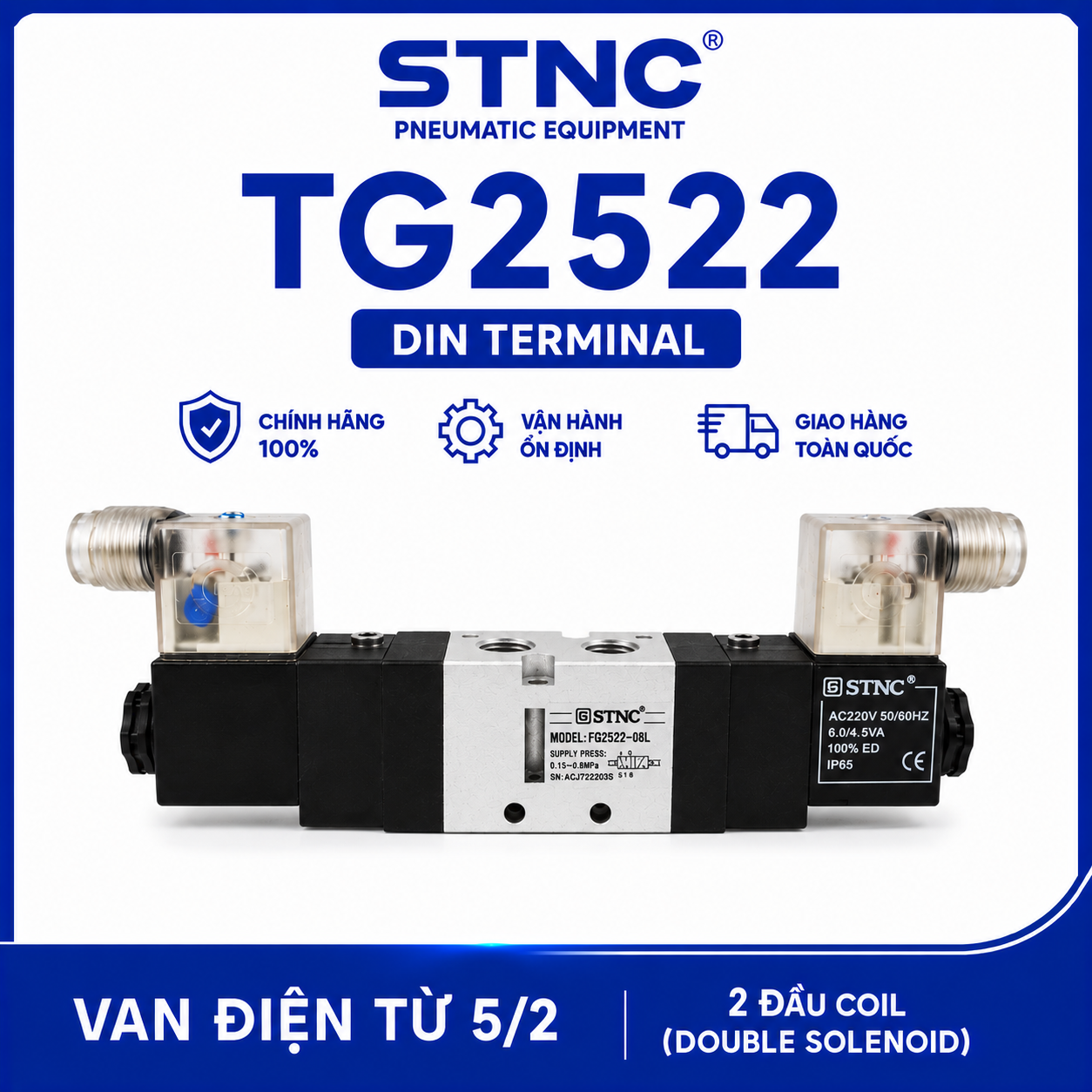

Van Điện Từ TG2522-STNC – Van Điện Từ Khí Nén 5/2 Thường Đóng (NC) Hiệu Suất Cao Cho Hệ Thống Tự Động Hóa

Trong ngành khí nén công nghiệp, van điện từ 5/2 là thiết bị quan trọng giúp điều khiển chính xác hoạt động của xi lanh khí nén tác động kép, góp phần nâng cao hiệu suất và độ ổn định của dây chuyền sản xuất. Van điện từ TG2522-STNC là dòng van điện từ khí nén 5 cổng 2 vị trí (5/2 Way Solenoid Valve) hoạt động theo nguyên lý Normally Closed (NC – Thường Đóng), được thiết kế với khả năng đóng mở nhanh, lưu lượng lớn, độ kín cao và tuổi thọ bền bỉ.

Sản phẩm được ứng dụng rộng rãi trong máy CNC, robot công nghiệp, máy đóng gói, máy ép, dây chuyền sản xuất tự động, ngành thực phẩm, dược phẩm, điện tử và nhiều hệ thống điều khiển khí nén hiện đại.

Van Điện Từ TG2522-STNC Là Gì?

TG2522-STNC là van điện từ khí nén 5 cổng 2 vị trí (5/2) sử dụng 1 cuộn coil điện từ kết hợp lò xo hồi, chuyên dùng để điều khiển xi lanh khí nén tác động kép.

Nguyên lý hoạt động

• Khi chưa cấp điện: Van ở trạng thái mặc định (NC), phân phối khí theo cấu hình ban đầu để giữ hoặc đưa xi lanh về vị trí xuất phát.
• Khi cấp điện: Cuộn coil tạo từ trường kéo lõi van dịch chuyển, thay đổi hướng cấp và xả khí, giúp xi lanh chuyển động theo chiều ngược lại.
• Khi ngắt điện: Lò xo hồi đưa van về trạng thái ban đầu, đảm bảo an toàn và tính ổn định của hệ thống.

Đặc Điểm Nổi Bật Của Van Điện Từ TG2522-STNC

• Thiết kế 5 cổng 2 vị trí (5/2).
• Hoạt động theo nguyên lý Normally Closed (NC).
• Điều khiển xi lanh tác động kép nhanh và chính xác.
• Độ kín khí cao, hạn chế thất thoát khí nén.
• Lưu lượng khí lớn, phù hợp hệ thống công suất cao.
• Thân van hợp kim nhôm chống ăn mòn.
• Cuộn coil chịu nhiệt, hoạt động bền bỉ.
• Tiêu thụ điện năng thấp.
• Dễ lắp đặt và bảo dưỡng.

Thông Số Kỹ Thuật Van TG2522-STNC

Lưu ý: Thông số kỹ thuật có thể thay đổi theo từng lô sản xuất hoặc nhà sản xuất.

Cấu Tạo Van Điện Từ TG2522-STNC

1. Thân Van

• Hợp kim nhôm chất lượng cao.
• Chống oxy hóa.
• Chịu áp lực lớn.

2. Cuộn Coil Điện Từ

• Hiệu suất cao.
• Chịu nhiệt tốt.
• Phản hồi nhanh.

3. Lõi Van

• Gia công chính xác.
• Chống kẹt.
• Độ bền cao.

4. Gioăng Làm Kín

• Chống rò rỉ khí.
• Chịu mài mòn.
• Kéo dài tuổi thọ van.

Ý Nghĩa Ký Hiệu TG2522-STNC

• TG: Dòng van điện từ khí nén.
• 25: Van điện từ 5 cổng 2 vị trí (5/2).
• 22: Phiên bản cải tiến với lưu lượng lớn và hiệu suất cao.
• ST: Phiên bản tiêu chuẩn.
• NC (Normally Closed): Trạng thái thường đóng.

Ưu Điểm Của Van Điện Từ TG2522-STNC

Điều Khiển Xi Lanh Chính Xác

• Đảo chiều nhanh.
• Chuyển động ổn định.
• Tăng độ chính xác trong sản xuất.

Lưu Lượng Khí Lớn

• Đáp ứng hệ thống khí nén công suất cao.
• Duy trì áp suất ổn định.
• Tăng hiệu quả vận hành.

Độ Kín Khí Cao

• Giảm thất thoát khí.
• Tiết kiệm năng lượng.
• Giảm chi phí vận hành.

Tuổi Thọ Dài

• Hoạt động liên tục.
• Chịu tần suất đóng mở lớn.
• Giảm thời gian bảo trì.

Dễ Dàng Lắp Đặt

• Chuẩn ren công nghiệp.
• Thay thế nhanh.
• Tương thích với nhiều thiết bị.

Ứng Dụng Của Van Điện Từ TG2522-STNC

Van điện từ TG2522-STNC được sử dụng trong:

• Xi lanh khí nén tác động kép.
• Máy CNC.
• Robot công nghiệp.
• Máy ép.
• Máy đóng gói.
• Máy lắp ráp.
• Máy dán nhãn.
• Thiết bị thực phẩm.
• Thiết bị y tế.
• Hệ thống tự động hóa nhà máy.

So Sánh TG2522-STNC Với Các Dòng Van Khác

Vì Sao Nên Chọn Van Điện Từ TG2522-STNC?

• Điều khiển chính xác xi lanh tác động kép.
• Phản hồi nhanh.
• Độ kín khí cao.
• Lưu lượng lớn.
• Hoạt động bền bỉ.
• Tiêu hao điện thấp.
• Giá thành hợp lý.

Hướng Dẫn Lắp Đặt

1. Chọn đúng điện áp cuộn coil.
2. Lắp đúng sơ đồ cổng khí trên thân van.
3. Sử dụng bộ lọc FRL để đảm bảo khí sạch.
4. Kiểm tra rò rỉ sau khi lắp đặt.
5. Bảo dưỡng định kỳ để kéo dài tuổi thọ.

Câu Hỏi Thường Gặp (FAQ)

Van TG2522-STNC dùng cho loại xi lanh nào?

Van được thiết kế để điều khiển xi lanh khí nén tác động kép trong các hệ thống khí nén công nghiệp.

TG2522-STNC có những điện áp nào?

Các phiên bản phổ biến gồm:

• DC12V
• DC24V
• AC110V
• AC220V

Van có phù hợp với dây chuyền sản xuất tự động không?

Có. TG2522-STNC đáp ứng tốt các hệ thống tự động hóa yêu cầu tốc độ đóng mở nhanh và hoạt động liên tục.

Khi nào cần thay van TG2522-STNC?

Nên thay khi xuất hiện hiện tượng rò rỉ khí, cuộn coil hỏng, lõi van kẹt hoặc khả năng đảo chiều không còn ổn định.

Kết Luận

Van điện từ TG2522-STNC là giải pháp tối ưu cho các hệ thống điều khiển xi lanh khí nén tác động kép, với ưu điểm lưu lượng lớn, phản hồi nhanh, độ kín cao và độ bền vượt trội. Đây là lựa chọn lý tưởng giúp doanh nghiệp tối ưu hiệu suất vận hành, tiết kiệm năng lượng và nâng cao độ tin cậy của hệ thống khí nén.

Nếu bạn đang tìm mua Van điện từ TG2522-STNC chính hãng, đầy đủ điện áp, giá cạnh tranh và được hỗ trợ kỹ thuật chuyên sâu, hãy liên hệ Chợ Khí Nén để được tư vấn và báo giá nhanh nhất.
