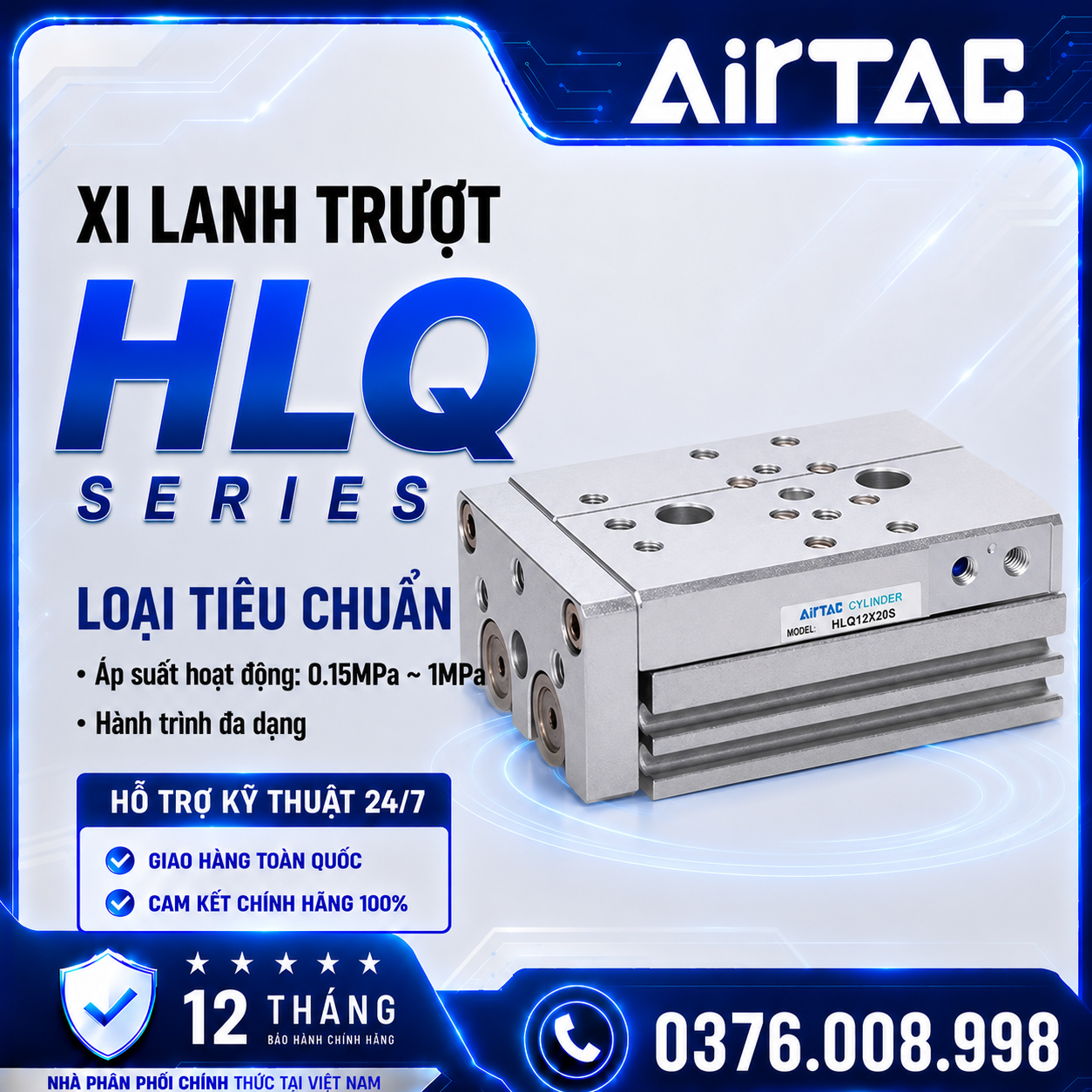

Xi Lanh Trượt HLQ Series – Giải Pháp Dẫn Hướng Chính Xác, Chịu Tải Cao Cho Hệ Thống Tự Động Hóa

Meta Title: Xi Lanh Trượt HLQ Series | Thông Số, Model, Ứng Dụng Và Mã Thay Thế

Meta Description: Tìm hiểu Xi lanh trượt HLQ Series với đầy đủ thông số kỹ thuật, model phổ biến, ứng dụng thực tế, bảng so sánh với SMC, CKD, Festo và hướng dẫn lựa chọn phù hợp.

Xi Lanh Trượt HLQ Series Là Gì?

Trong các hệ thống tự động hóa hiện đại, việc tạo ra chuyển động tuyến tính có độ chính xác cao, chịu tải lớn và hoạt động ổn định là yêu cầu quan trọng đối với nhiều dây chuyền sản xuất. Xi lanh trượt HLQ Series được phát triển nhằm đáp ứng các yêu cầu đó với thiết kế tích hợp ray dẫn hướng tuyến tính, giúp tăng khả năng chịu mô-men, chống xoay và nâng cao độ chính xác khi vận hành.

So với các dòng xi lanh khí nén thông thường, HLQ Series sở hữu bàn trượt có độ cứng cao, thích hợp cho các ứng dụng yêu cầu định vị chính xác và làm việc liên tục trong môi trường công nghiệp.

HLQ Series được ứng dụng rộng rãi trong:

Robot Pick & Place.
Máy lắp ráp tự động.
Máy đóng gói.
Máy dán nhãn.
Máy SMT.
Máy kiểm tra sản phẩm.
Thiết bị bán dẫn.
Robot cộng tác (Cobot).
Đồ gá định vị.
Dây chuyền tự động hóa.

Cấu Tạo Của Xi Lanh Trượt HLQ Series

Một bộ xi lanh trượt HLQ Series gồm các thành phần chính:

Thân xi lanh hợp kim nhôm cường lực.
Piston tác động kép.
Hệ thống ray dẫn hướng tuyến tính chính xác.
Bàn trượt chịu tải.
Bạc đạn bi tuần hoàn.
Gioăng làm kín chống rò rỉ.
Nam châm tích hợp để lắp cảm biến từ.
Cổng cấp khí tiêu chuẩn.

Thiết kế này giúp giảm ma sát, tăng độ ổn định và kéo dài tuổi thọ thiết bị.

Ưu Điểm Nổi Bật

1. Độ Chính Xác Cao

HLQ Series sử dụng ray dẫn hướng tuyến tính giúp:

Chống xoay hiệu quả.
Chuyển động mượt.
Độ lặp lại cao.
Sai số định vị thấp.

Đây là lựa chọn lý tưởng cho các hệ thống yêu cầu độ chính xác cao.

2. Khả Năng Chịu Tải Lớn

Nhờ kết cấu dẫn hướng kép, HLQ Series chịu được tải trọng và mô-men lớn theo các phương:

Mô-men xoắn (Mx).
Mô-men lật (My).
Mô-men uốn (Mz).

Điều này giúp thiết bị vận hành ổn định ngay cả khi tải lệch tâm.

3. Thiết Kế Nhỏ Gọn

Tiết kiệm không gian lắp đặt.
Dễ tích hợp vào máy.
Thuận tiện bảo trì.
Phù hợp nhiều kiểu lắp.

4. Hỗ Trợ Lắp Cảm Biến

HLQ Series được tích hợp nam châm bên trong piston, dễ dàng lắp:

Cảm biến từ.
Cảm biến hành trình.
Hệ thống điều khiển PLC.
Bộ giám sát trạng thái.

Thông Số Kỹ Thuật

Thông số	Giá trị
Kiểu hoạt động	Tác động kép
Kiểu dẫn hướng	Ray trượt tuyến tính
Đường kính piston	Ø8, Ø12, Ø16, Ø20, Ø25 mm
Hành trình tiêu chuẩn	10–100 mm
Áp suất làm việc	0.15–0.7 MPa
Áp suất tối đa	1.0 MPa
Nhiệt độ làm việc	-10°C đến 60°C
Môi chất	Khí nén đã lọc
Lắp cảm biến	Có

Danh Sách Model HLQ Series

Bore Ø8

HLQ8×10
HLQ8×20
HLQ8×30
HLQ8×40
HLQ8×50

Bore Ø12

HLQ12×10
HLQ12×20
HLQ12×30
HLQ12×40
HLQ12×50
HLQ12×75

Bore Ø16

HLQ16×10
HLQ16×20
HLQ16×30
HLQ16×40
HLQ16×50
HLQ16×75
HLQ16×100

Bore Ø20

HLQ20×20
HLQ20×30
HLQ20×40
HLQ20×50
HLQ20×75
HLQ20×100

Bore Ø25

HLQ25×25
HLQ25×50
HLQ25×75
HLQ25×100

Tùy theo từng nhà sản xuất, HLQ Series có thể hỗ trợ thêm các hành trình đặc biệt theo yêu cầu.

Hướng Dẫn Chọn Model

Ứng dụng	Model đề xuất
Gắp linh kiện điện tử	HLQ8×20
Robot Pick & Place	HLQ12×30
Máy SMT	HLQ16×30
Máy đóng gói	HLQ16×50
Định vị sản phẩm	HLQ20×50
Jig gá	HLQ20×75
Robot tải trung bình	HLQ25×100

So Sánh Với Các Hãng Khác

HLQ Series	SMC	CKD	Festo	Mindman
HLQ8×20	MXH8-20	STG-M-8-20	DGST-8-20	MCH-8×20
HLQ12×30	MXH12-30	STG-M-12-30	DGST-12-30	MCH-12×30
HLQ16×50	MXH16-50	STG-M-16-50	DGST-16-50	MCH-16×50
HLQ20×50	MXH20-50	STG-M-20-50	DGST-20-50	MCH-20×50
HLQ25×100	MXH25-100	STG-M-25-100	DGST-25-100	MCH-25×100

Lưu ý: Bảng trên chỉ mang tính chất tham khảo theo cùng phân khúc sản phẩm. Để thay thế tương đương 1:1 cần kiểm tra thêm kích thước lắp đặt, hành trình, tải trọng, mô-men cho phép, cổng khí và vị trí lắp cảm biến.

So Sánh HLQ Series Với Xi Lanh Compact

Tiêu chí	Xi lanh Compact	HLQ Series
Chống xoay	Thấp	Rất tốt
Chịu mô-men	Thấp	Cao
Định vị	Trung bình	Chính xác cao
Tải lệch tâm	Kém	Tốt
Robot Pick & Place	Không tối ưu	Rất phù hợp
Chu kỳ làm việc cao	Trung bình	Cao

Ứng Dụng Thực Tế

HLQ Series được sử dụng trong nhiều ngành công nghiệp như:

Robot gắp sản phẩm.
Máy ép tự động.
Máy đóng gói.
Máy dán nhãn.
Máy lắp ráp.
Dây chuyền SMT.
Thiết bị điện tử.
Thiết bị y tế.
Robot cộng tác.
Hệ thống kiểm tra tự động.

Những Lỗi Thường Gặp Khi Lựa Chọn

Chọn sai đường kính piston.
Không tính tải trọng thực tế.
Bỏ qua mô-men tác động.
Chọn hành trình không phù hợp.
Không sử dụng cảm biến khi cần giám sát.
Không bảo dưỡng ray dẫn hướng định kỳ.
Sử dụng khí nén chưa được lọc sạch.

Câu Hỏi Thường Gặp

HLQ Series có thể thay thế SMC không?

Có. Trong nhiều ứng dụng, HLQ Series có thể thay thế các dòng xi lanh trượt của SMC hoặc các thương hiệu khác khi các thông số lắp đặt và khả năng chịu tải tương đương.

HLQ Series có hỗ trợ cảm biến từ không?

Có. Các model HLQ đều được thiết kế để lắp cảm biến từ giúp giám sát vị trí piston.

HLQ Series phù hợp với những ngành nào?

Sản phẩm phù hợp cho ngành điện tử, thực phẩm, đóng gói, cơ khí chính xác, bán dẫn, robot công nghiệp và các dây chuyền tự động hóa.

Cần kiểm tra gì trước khi thay thế?

Đường kính piston.
Hành trình.
Kích thước lắp đặt.
Tải trọng.
Mô-men cho phép.
Áp suất làm việc.
Kiểu cổng khí.
Loại cảm biến sử dụng.

Vì Sao Nên Chọn Chokhinen.vn?

Chokhinen.vn là đơn vị chuyên cung cấp thiết bị khí nén và linh kiện tự động hóa với nhiều năm kinh nghiệm, mang đến:

Xi lanh trượt HLQ Series chất lượng cao.
Đầy đủ model và hành trình.
Hỗ trợ tra cứu mã sản phẩm nhanh chóng.
Tư vấn thay thế tương đương 1:1.
Báo giá cạnh tranh.
Giao hàng toàn quốc.
Hỗ trợ kỹ thuật tận tình trước và sau bán hàng.

Liên Hệ Tư Vấn

Bạn đang cần lựa chọn Xi lanh trượt HLQ Series, tìm mã thay thế tương đương hoặc cần tư vấn giải pháp khí nén cho dây chuyền sản xuất?

CHOKHINEN.VN luôn sẵn sàng hỗ trợ:

Tư vấn lựa chọn model theo tải trọng và hành trình.
Đối chiếu mã SMC, Airtac, CKD, Festo, Mindman và nhiều thương hiệu khác.
Hỗ trợ tra cứu catalogue và bản vẽ kỹ thuật.
Cung cấp sản phẩm chính hãng với giá cạnh tranh.

Website: https://chokhinen.vn

Hotline: 0376.008.998

Email: info@chokhinen.vn

Chokhinen.vn – Chuyên gia giải pháp khí nén và tự động hóa, đồng hành cùng doanh nghiệp tối ưu hiệu suất, giảm chi phí và nâng cao độ tin cậy cho mọi dây chuyền sản xuất.
