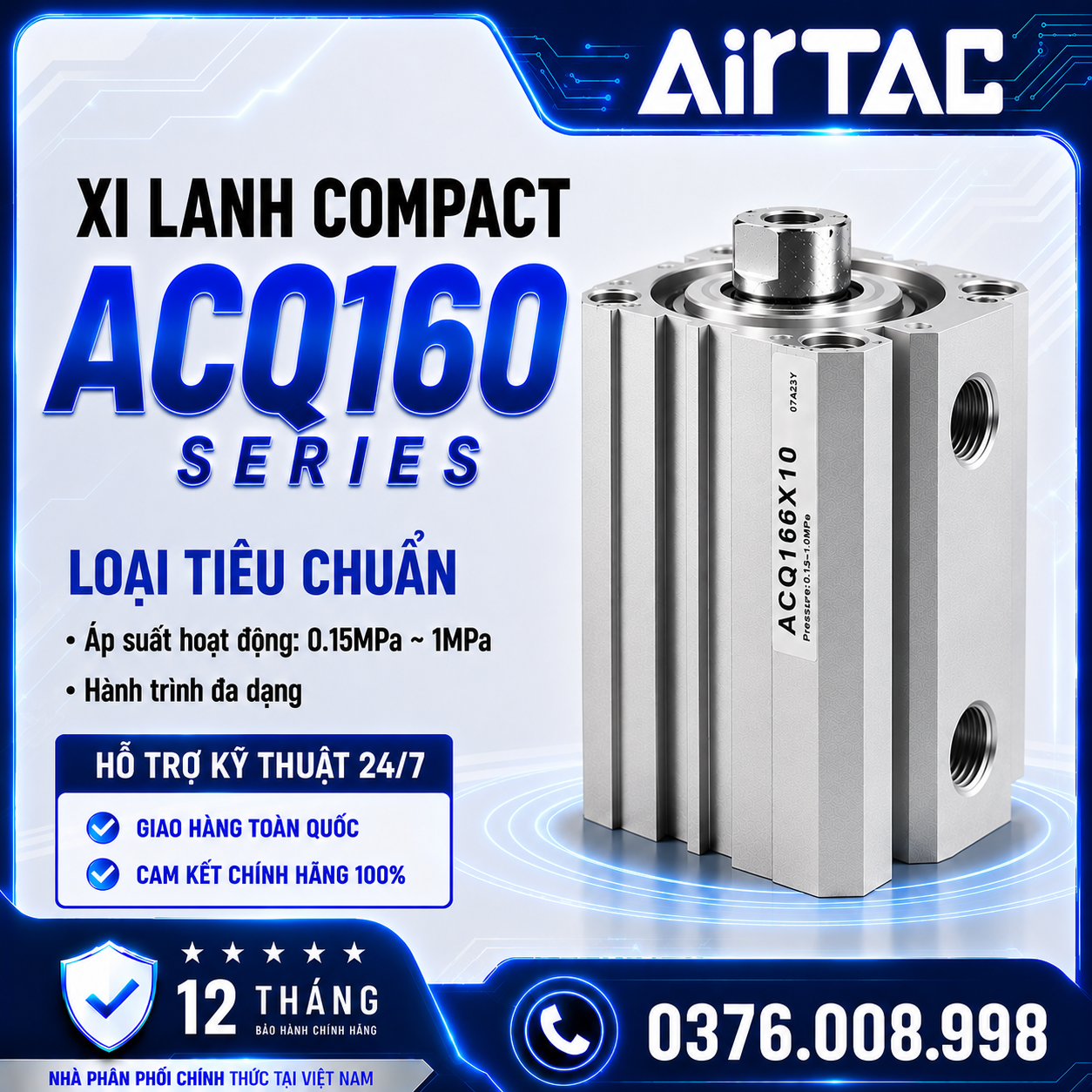

Xi Lanh Vuông ACQ – ACQ160 Series | Xi Lanh Compact Cỡ Lớn Cho Hệ Thống Khí Nén

Xi Lanh Vuông ACQ – ACQ160 Series Là Gì?

Xi lanh vuông ACQ160 Series là dòng xi lanh compact (Compact Cylinder) có đường kính piston 160 mm, được thiết kế theo tiêu chuẩn JIS với thân nhôm vuông chắc chắn, đáp ứng các ứng dụng yêu cầu lực đẩy cực lớn nhưng vẫn tối ưu không gian lắp đặt.

Nhờ thiết kế ngắn gọn hơn so với các dòng xi lanh tiêu chuẩn cùng đường kính như SC160 hoặc SI160, ACQ160 giúp tiết kiệm diện tích lắp đặt, giảm trọng lượng thiết bị và nâng cao hiệu quả vận hành cho các hệ thống tự động hóa công nghiệp.

Xi lanh ACQ160 được ứng dụng phổ biến trong máy ép công suất lớn, robot công nghiệp, máy CNC, thiết bị nâng hạ, máy đóng gói, dây chuyền sản xuất tự động và các hệ thống khí nén tải trọng lớn.

Đặc Điểm Nổi Bật Của Xi Lanh Vuông ACQ – ACQ160 Series

Thiết kế Compact

• Thân xi lanh hợp kim nhôm cường lực.
• Thiết kế vuông nhỏ gọn theo tiêu chuẩn JIS.
• Tiết kiệm không gian lắp đặt.
• Giảm trọng lượng toàn bộ hệ thống.

Độ bền vượt trội

• Cần piston thép cứng mạ Crom chống mài mòn.
• Thân nhôm anodized chống ăn mòn.
• Gioăng kín chất lượng cao giúp hạn chế rò rỉ khí.
• Tuổi thọ làm việc lâu dài.

Hoạt động ổn định

• Áp suất làm việc: 0.15 – 1.0 MPa
• Áp suất thử: 1.5 MPa
• Tốc độ piston: 30 – 300 mm/s
• Nhiệt độ làm việc: -20°C đến +70°C

Hỗ trợ cảm biến từ

ACQ160 được thiết kế sẵn rãnh lắp công tắc từ giúp giám sát chính xác vị trí piston trong các hệ thống tự động hóa.

Thông Số Kỹ Thuật Xi Lanh ACQ160

Các Model Xi Lanh Vuông ACQ160 Series

Đối với các dòng Compact có đường kính lớn (Ø125, Ø140, Ø160, Ø200), các nhà sản xuất như Airtac, STNC, XMC, SNS… không sản xuất hành trình quá ngắn (5, 10, 15 mm) do giới hạn kết cấu và yêu cầu chịu tải. Hành trình tiêu chuẩn thực tế thường như sau:

Lưu ý: Một số hãng có thể nhận sản xuất hành trình đặc biệt theo yêu cầu (Special Stroke), tuy nhiên các hành trình trên là phổ biến và sát với thiết kế thực tế của thị trường.

Quy Cách Đặt Mã Xi Lanh ACQ160

Ví dụ:

ACQ160×100S

Ý nghĩa:

• ACQ: Xi lanh vuông Compact.
• 160: Đường kính piston 160 mm.
• 100: Hành trình 100 mm.
• S: Tích hợp nam châm từ (tùy phiên bản).

Ngoài ra, một số nhà sản xuất còn bổ sung hậu tố để thể hiện kiểu ren, loại cảm biến hoặc phụ kiện đi kèm.

Ứng Dụng Của Xi Lanh ACQ160

Xi lanh ACQ160 được ứng dụng rộng rãi trong:

• Máy ép thủy lực khí nén.
• Máy ép khuôn.
• Máy CNC.
• Robot công nghiệp.
• Máy cắt laser.
• Thiết bị nâng hạ.
• Dây chuyền lắp ráp tự động.
• Hệ thống cấp phôi.
• Máy sản xuất linh kiện.
• Thiết bị cơ khí chính xác.
• Máy chế biến thực phẩm.
• Máy sản xuất gỗ, nhựa và bao bì.

Vì Sao Nên Chọn Xi Lanh ACQ160?

ACQ160 là giải pháp tối ưu cho các hệ thống khí nén yêu cầu lực đẩy cực lớn nhưng vẫn cần tối ưu không gian lắp đặt.

Ưu điểm nổi bật

• Thiết kế Compact tiết kiệm diện tích.
• Lực đẩy rất lớn.
• Độ cứng vững cao.
• Hoạt động ổn định.
• Dễ lắp đặt.
• Tuổi thọ cao.
• Dễ tích hợp cảm biến từ.
• Chi phí bảo trì thấp.

So Sánh Xi Lanh ACQ160 Và SC160

Kết luận: Nếu cần tối ưu không gian lắp đặt nhưng vẫn yêu cầu lực đẩy cực lớn, ACQ160 là lựa chọn lý tưởng. Với các ứng dụng cần hành trình dài hơn 300 mm, SC160 sẽ phù hợp hơn.

Câu Hỏi Thường Gặp (FAQ)

ACQ160 có hỗ trợ công tắc từ không?

Có. Hầu hết các model ACQ160 đều được thiết kế sẵn rãnh để lắp công tắc từ.

ACQ160 sử dụng áp suất bao nhiêu?

Áp suất làm việc từ 0.15 – 1.0 MPa, áp suất thử 1.5 MPa.

ACQ160 có thay thế được SMC CQ2 không?

Không hoàn toàn. Do SMC CQ2 tiêu chuẩn chỉ sản xuất đến Ø100, ACQ160 thường được thay thế bằng các dòng Compact cỡ lớn tương đương của Airtac, STNC, CKD hoặc Festo. Khi thay thế cần đối chiếu bản vẽ kích thước lắp đặt.
