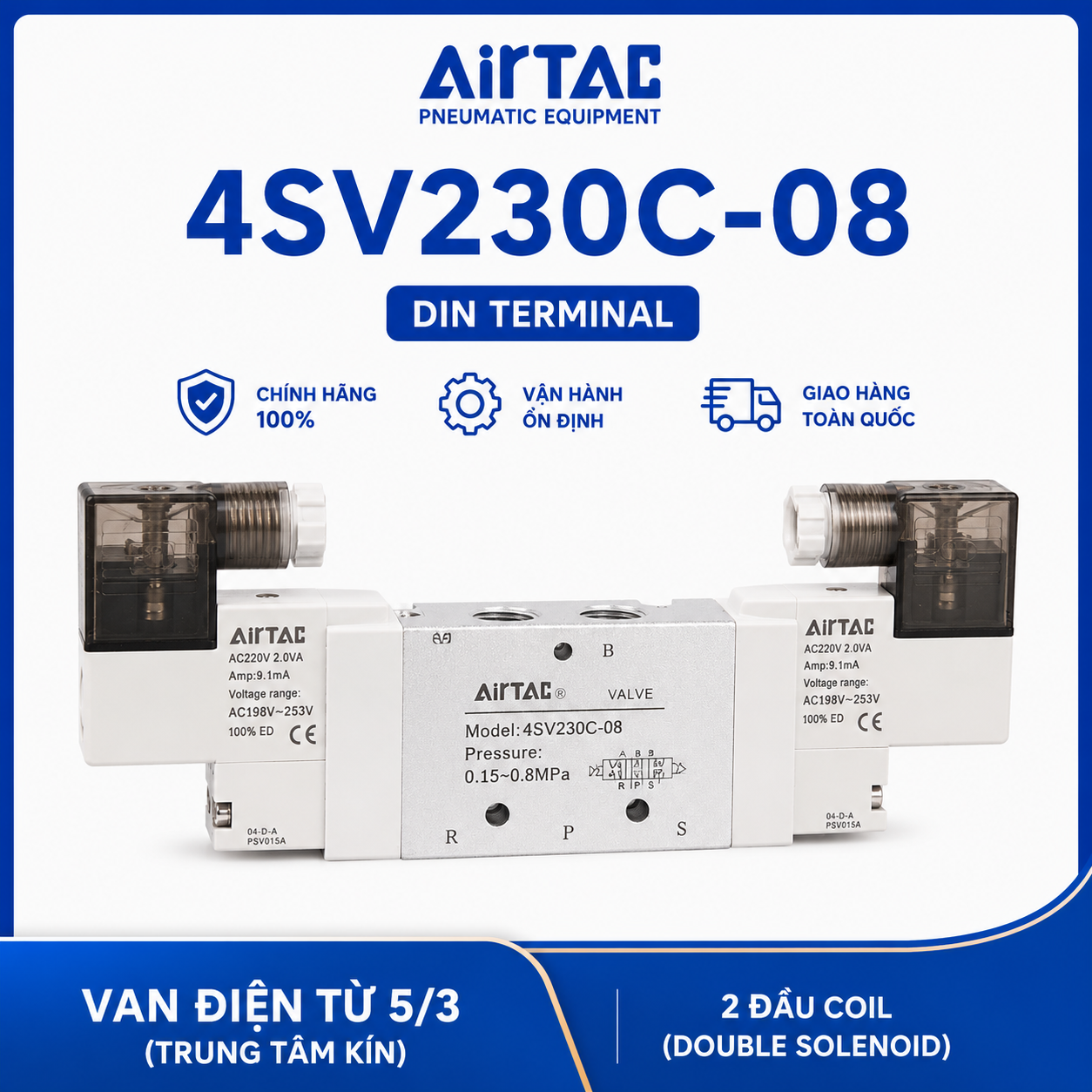

Van điện từ AirTAC 4SV230C-08 chính hãng | Van khí nén 5/3 trung vị đóng (Closed Center)

Van điện từ AirTAC 4SV230C-08 là gì?

AirTAC 4SV230C-08 là van điện từ khí nén 5 cửa 3 vị trí (5/3 Way) thuộc dòng 4SV200 Series, sử dụng 2 cuộn coil điện (Double Solenoid) với kiểu trung vị đóng (Closed Center). Khi cả hai cuộn coil không được cấp điện, tất cả các cổng làm việc sẽ được đóng lại, giúp giữ nguyên vị trí của xi lanh và hạn chế chuyển động ngoài ý muốn.

Model này được ứng dụng rộng rãi trong máy CNC, robot công nghiệp, máy ép, dây chuyền lắp ráp tự động và các hệ thống yêu cầu dừng chính xác hoặc giữ tải trong thời gian ngắn.

Ý nghĩa mã AirTAC 4SV230C-08

Trong đó, ký hiệu C (Closed Center) thể hiện rằng khi van ở vị trí trung gian, các cổng khí đều được đóng, giúp khóa áp suất tại hai đầu xi lanh.

Thông số kỹ thuật van AirTAC 4SV230C-08

Van hỗ trợ pilot trong hoặc pilot ngoài, có thể lắp riêng lẻ hoặc trên đế manifold.

Cấu tạo van điện từ AirTAC 4SV230C-08

Van gồm các bộ phận:

• Thân van hợp kim nhôm.
• Hai cuộn coil điện từ.
• Lõi pilot.
• Con trượt (Spool).
• Nút thao tác bằng tay.
• Các cổng P, A, B, R và S.

Thiết kế spool giúp giảm ma sát, tăng độ kín và kéo dài tuổi thọ khi làm việc liên tục.

Nguyên lý hoạt động

Van hoạt động với ba trạng thái:

• Cấp điện cho coil A: Khí nén được cấp để xi lanh di chuyển theo một chiều.
• Cấp điện cho coil B: Xi lanh chuyển động theo chiều ngược lại.
• Không cấp điện cho cả hai coil: Van trở về trung vị đóng (Closed Center), các cổng làm việc bị khóa, giúp giữ nguyên áp suất tại hai khoang xi lanh và giữ vị trí tải trong thời gian ngắn.

Ưu điểm của van AirTAC 4SV230C-08

• Thiết kế 5/3 với trung vị đóng.
• Giữ vị trí xi lanh khi không có tín hiệu điều khiển.
• Hai cuộn coil điều khiển độc lập.
• Độ kín cao, hạn chế rò rỉ khí.
• Không cần bôi trơn trong điều kiện vận hành thông thường.
• Có thể lắp trên manifold.
• Phù hợp với hệ thống PLC và điều khiển tự động.
• Tuổi thọ cao, dễ bảo trì.

Ứng dụng thực tế

AirTAC 4SV230C-08 được sử dụng trong:

• Máy CNC.
• Máy ép.
• Robot công nghiệp.
• Dây chuyền lắp ráp tự động.
• Máy đóng gói.
• Hệ thống điều khiển xi lanh tác động kép.
• Các ứng dụng cần giữ nguyên vị trí xi lanh khi dừng.

AirTAC 4SV230C-08 dùng cho loại xi lanh nào?

Model phù hợp với:

• Xi lanh SC.
• Xi lanh ISO 15552.
• Xi lanh DNC.
• Xi lanh SDA.
• Các xi lanh tác động kép có đường kính từ khoảng Ø32 đến Ø100 (tùy lưu lượng yêu cầu).

So sánh AirTAC 4SV230C-08 và 4SV220-08

Nếu hệ thống yêu cầu dừng xi lanh ở vị trí hiện tại mà không để tải dịch chuyển, 4SV230C-08 là lựa chọn phù hợp hơn.

Câu hỏi thường gặp

AirTAC 4SV230C-08 là van mấy cửa?

Đây là van điện từ 5 cửa 3 vị trí (5/3 Way).

Closed Center là gì?

Closed Center (trung vị đóng) là trạng thái khi cả hai cuộn coil không được cấp điện, các cổng làm việc đều đóng, giúp giữ áp suất và hạn chế chuyển động của xi lanh.

Van có bao nhiêu cuộn coil?

Model sử dụng 2 cuộn coil điện để điều khiển hai hướng chuyển động.

Có thể lắp trên manifold không?

Có. Dòng 4SV200 hỗ trợ lắp trên manifold giúp tiết kiệm không gian và thuận tiện khi bảo trì.

Địa chỉ mua van AirTAC 4SV230C-08 chính hãng

Khi lựa chọn van điện từ AirTAC 4SV230C-08, nên ưu tiên nhà cung cấp uy tín để đảm bảo:

• Hàng chính hãng.
• Đầy đủ CO, CQ theo yêu cầu.
• Hóa đơn VAT.
• Tư vấn đúng model theo ứng dụng.
• Hỗ trợ kỹ thuật trước và sau bán hàng.
• Kho sẵn hàng, giao nhanh toàn quốc.

Lựa chọn đúng loại van 5/3 trung vị đóng sẽ giúp hệ thống khí nén vận hành ổn định, đảm bảo độ chính xác và an toàn trong các ứng dụng tự động hóa.
