Xi Lanh Khí Nén 2 Chiều Và 1 Chiều Khác Nhau Như Thế Nào? Cách Chọn Đúng Cho Hệ Thống

Trong hệ thống khí nén, xi lanh khí nén 1 chiều và 2 chiều là hai loại cơ cấu chấp hành được sử dụng rất phổ biến. Tuy cùng chuyển đổi năng lượng khí nén thành chuyển động tịnh tiến, nhưng hai loại xi lanh này khác nhau về nguyên lý hoạt động, khả năng điều khiển, lực tác động, mức tiêu thụ khí và phạm vi ứng dụng.

Vậy xi lanh khí nén 1 chiều và 2 chiều khác nhau như thế nào? Khi nào nên sử dụng từng loại? Hãy cùng Chợ Khí Nén tìm hiểu chi tiết.

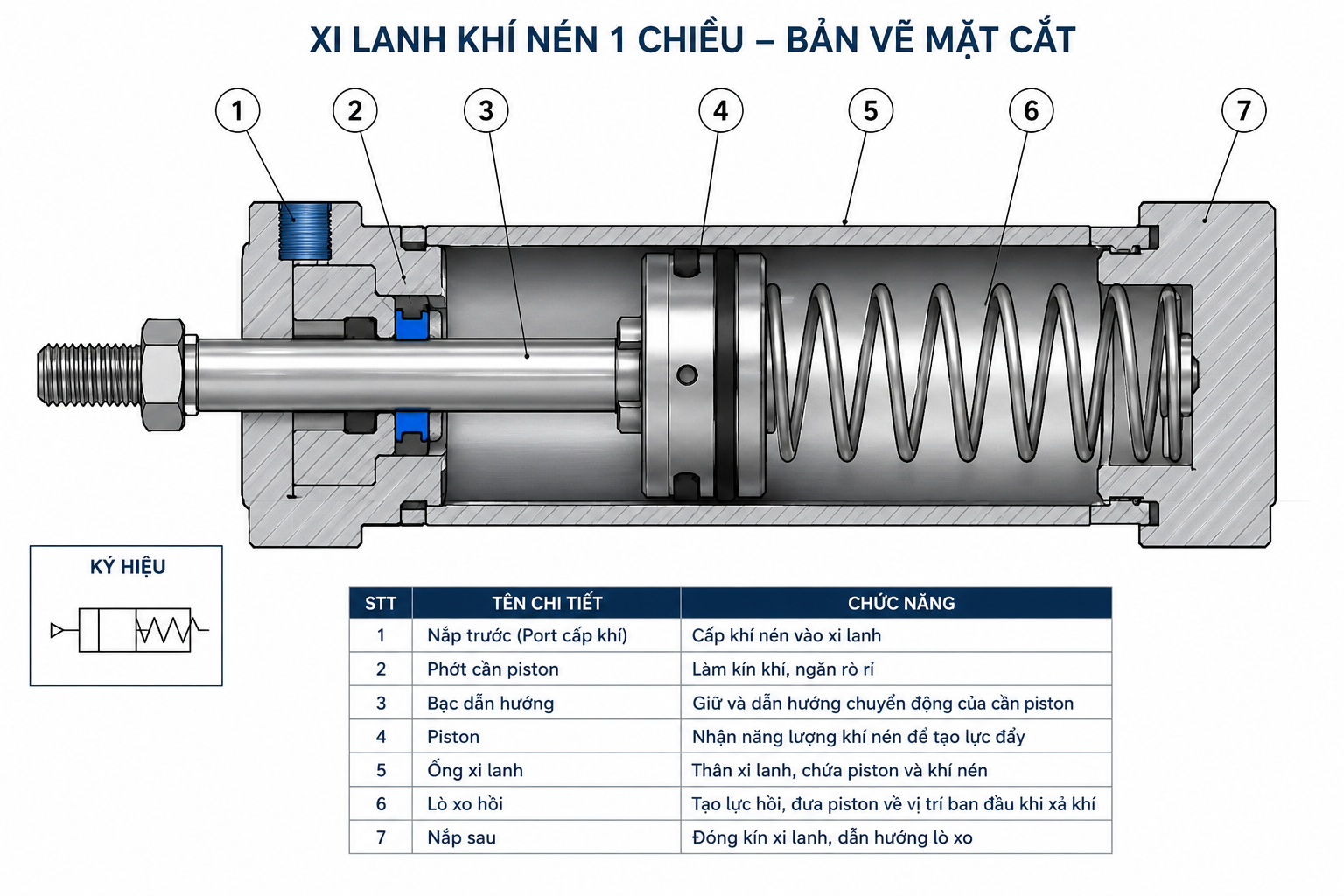

1. Xi lanh khí nén 1 chiều là gì?

Xi lanh khí nén 1 chiều (Single Acting Cylinder) là loại xi lanh sử dụng khí nén để tạo lực theo một chiều, còn chiều ngược lại được thực hiện bằng lò xo hoặc lực tác động bên ngoài.

Khi cấp khí vào xi lanh, piston di chuyển theo hướng tạo lực. Khi ngừng cấp khí và xả khí, lò xo bên trong sẽ đưa piston trở về vị trí ban đầu.

Nguyên lý hoạt động

Quá trình cơ bản:

Cấp khí → piston di chuyển → ngắt khí → xả khí → lò xo hồi piston.

Xi lanh 1 chiều thường có một cổng cấp khí, kết cấu tương đối đơn giản và phù hợp với những cơ cấu chỉ cần tác động lực theo một hướng.

Đặc điểm của xi lanh 1 chiều

Chỉ sử dụng khí nén để tạo lực theo một chiều.
Chiều hồi thường nhờ lò xo.
Kết cấu đơn giản.
Tiêu thụ khí nén ít hơn trong một số ứng dụng.
Không phù hợp với những cơ cấu cần lực khí nén ở cả hai chiều.
Hành trình thường bị giới hạn bởi chiều dài lò xo và kết cấu xi lanh.

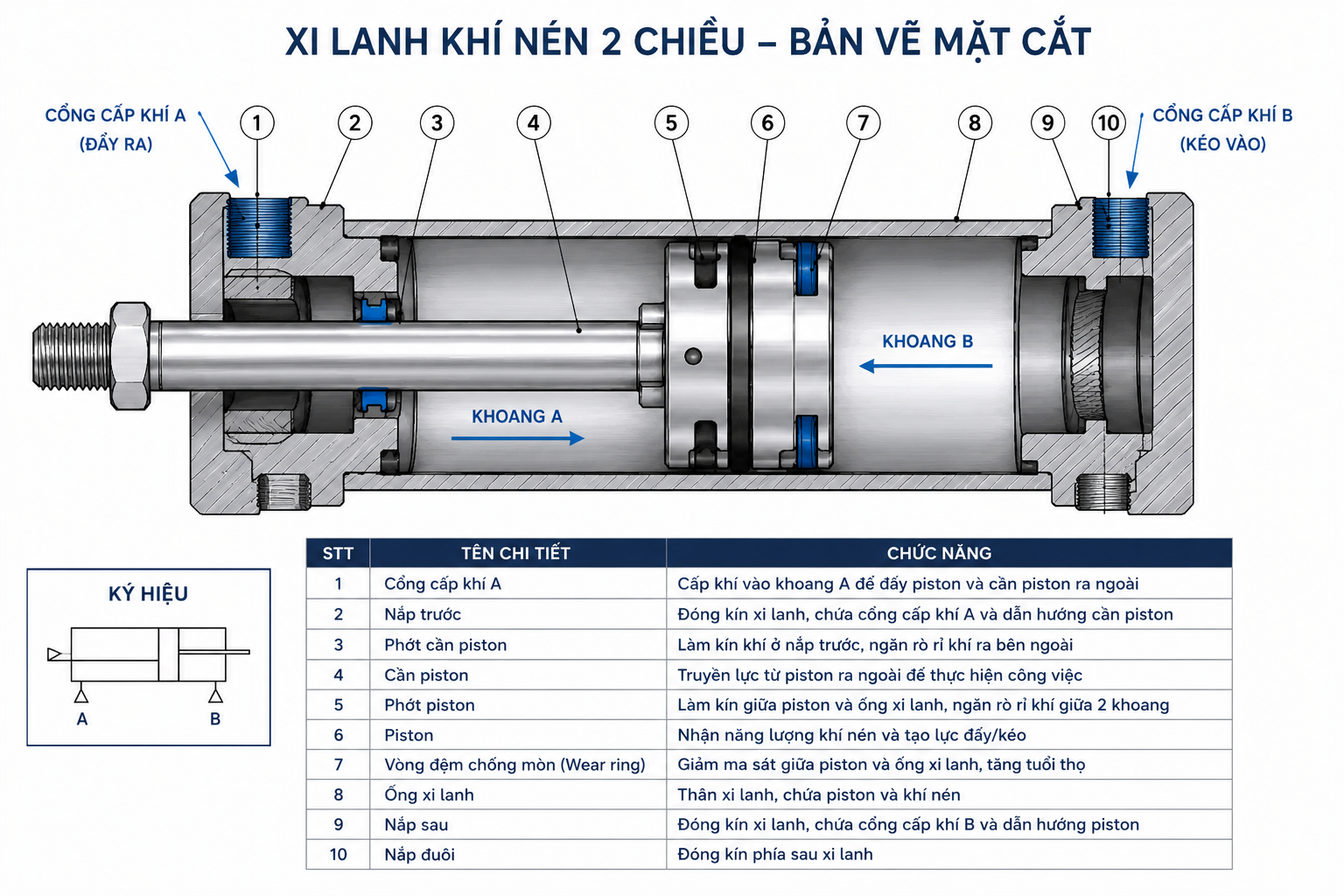

2. Xi lanh khí nén 2 chiều là gì?

Xi lanh khí nén 2 chiều (Double Acting Cylinder) sử dụng khí nén để điều khiển piston theo cả hai chiều tiến và lùi.

Xi lanh thường có hai cổng khí:

Một cổng cấp khí để piston tiến.
Một cổng cấp khí để piston lùi.

Việc điều khiển hai chiều thường được thực hiện thông qua van điện từ 5/2, 5/3 hoặc các loại van điều khiển phù hợp.

Nguyên lý hoạt động

Khi cấp khí vào khoang phía trước piston, piston di chuyển theo một hướng.

Khi đảo chiều cấp khí sang khoang còn lại, piston di chuyển ngược lại.

Có thể hình dung:

Cấp khí A → piston tiến → đảo van → cấp khí B → piston lùi.

Nhờ đó, người dùng có thể kiểm soát tương đối chính xác chuyển động của xi lanh.

3. Xi lanh 1 chiều và 2 chiều khác nhau như thế nào?

Đây là bảng so sánh nhanh giúp lựa chọn dễ dàng hơn:

Tiêu chí	Xi lanh 1 chiều	Xi lanh 2 chiều
Tên tiếng Anh	Single Acting Cylinder	Double Acting Cylinder
Cấp khí	Một chiều	Hai chiều
Số cổng khí	Thường 1 cổng	Thường 2 cổng
Chiều hồi	Lò xo hoặc lực ngoài	Khí nén
Lực khi hồi	Phụ thuộc lò xo/lực ngoài	Do khí nén tạo ra
Điều khiển	Đơn giản	Linh hoạt hơn
Tiêu thụ khí	Thường thấp hơn	Cao hơn
Khả năng điều khiển hành trình	Hạn chế hơn	Tốt hơn
Hành trình dài	Hạn chế	Phù hợp hơn
Cơ cấu điều khiển	Đơn giản	Cần van đảo chiều
Ứng dụng	Đẩy, kẹp, dập đơn giản	Đẩy, kéo, nâng, định vị
Chi phí hệ thống	Thường thấp hơn	Thường cao hơn

4. Ưu điểm của xi lanh khí nén 1 chiều

Xi lanh 1 chiều phù hợp khi máy chỉ yêu cầu một chiều có lực khí nén.

Ưu điểm nổi bật

Kết cấu đơn giản:
Số lượng linh kiện ít, dễ lắp đặt và bảo trì.

Tiết kiệm khí nén:
Khí nén chủ yếu được sử dụng cho một chiều chuyển động.

Điều khiển đơn giản:
Có thể kết hợp với các loại van phù hợp để thực hiện thao tác đóng/mở hoặc đẩy/hồi.

Phù hợp với cơ cấu đơn giản:
Đặc biệt hiệu quả trong các ứng dụng chỉ cần piston trở về bằng lò xo.

Ví dụ ứng dụng

Cơ cấu đẩy sản phẩm.
Cơ cấu chặn.
Cơ cấu ép đơn giản.
Cơ cấu kẹp.
Thiết bị đóng mở.
Máy dập với hành trình ngắn.
Cơ cấu nhấn hoặc đẩy sản phẩm.

5. Ưu điểm của xi lanh khí nén 2 chiều

Xi lanh 2 chiều có ưu thế lớn khi máy cần kiểm soát cả chuyển động tiến và lùi bằng khí nén.

Ưu điểm

Lực tác động ở cả hai chiều:
Piston có thể tạo lực khi tiến và khi lùi.

Điều khiển linh hoạt:
Có thể điều chỉnh tốc độ tiến/lùi thông qua van tiết lưu.

Phù hợp với hành trình dài:
Không bị phụ thuộc vào chiều dài lò xo hồi như xi lanh 1 chiều.

Dễ tích hợp tự động hóa:
Có thể kết hợp cảm biến từ, van điện từ và PLC để tạo chu trình tự động.

Ứng dụng phổ biến

Máy lắp ráp tự động.
Máy đóng gói.
Máy ép.
Máy cấp phôi.
Cơ cấu đẩy và kéo.
Cơ cấu nâng hạ.
Máy CNC và thiết bị tự động hóa.
Dây chuyền sản xuất công nghiệp.

6. Nên chọn xi lanh 1 chiều hay 2 chiều?

Cách lựa chọn đơn giản nhất là dựa vào yêu cầu chuyển động của máy.

Chọn xi lanh 1 chiều khi:

Chỉ cần lực khí nén theo một hướng.
Chiều còn lại có thể hồi bằng lò xo.
Hành trình không quá dài.
Muốn thiết kế hệ thống đơn giản.
Muốn giảm lượng khí nén tiêu thụ.
Cơ cấu không yêu cầu lực hồi lớn.

Chọn xi lanh 2 chiều khi:

Cần lực khí nén ở cả hai chiều.
Cần kiểm soát tốc độ tiến và lùi.
Cần hành trình tương đối dài.
Cần điều khiển tự động bằng van điện từ.
Cần tích hợp cảm biến và PLC.
Cơ cấu cần chuyển động ổn định và linh hoạt.

7. Xi lanh 1 chiều có mạnh hơn xi lanh 2 chiều không?

Không thể kết luận loại nào mạnh hơn chỉ dựa vào việc 1 chiều hay 2 chiều.

Lực của xi lanh phụ thuộc chủ yếu vào:

Đường kính piston.
Áp suất khí nén.
Diện tích piston.
Đường kính ty piston.
Hướng chuyển động.
Hiệu suất thực tế của xi lanh.

Công thức tính lực lý thuyết khi piston đi ra:

F = P × A

Trong đó:

F: lực xi lanh (N)
P: áp suất khí nén (Pa)
A: diện tích piston (m²)

Đối với xi lanh 2 chiều, lực khi piston thu vào thường nhỏ hơn lực đẩy ra do diện tích phía có ty piston nhỏ hơn.

Ví dụ, với cùng một đường kính piston và áp suất làm việc, lực đẩy ra và lực kéo về không hoàn toàn bằng nhau.

8. Xi lanh 1 chiều có tiết kiệm khí hơn không?

Thông thường có, nếu so sánh hai hệ thống thực hiện cùng một chu kỳ và xi lanh 1 chiều chỉ sử dụng khí nén cho một hướng.

Tuy nhiên, lượng khí tiêu thụ thực tế còn phụ thuộc vào:

Đường kính piston.
Hành trình.
Áp suất làm việc.
Số chu kỳ/phút.
Thời gian hoạt động.
Cách điều khiển van.
Rò rỉ trong hệ thống.

Vì vậy, không nên chỉ dựa vào loại xi lanh để đánh giá mức tiêu thụ khí.

9. Xi lanh 1 chiều và 2 chiều loại nào phù hợp cho tự động hóa?

Nếu hệ thống cần tự động hóa nhiều bước, điều khiển bằng PLC, cảm biến và van điện từ, xi lanh 2 chiều thường là lựa chọn linh hoạt hơn.

Một hệ thống điển hình có thể gồm:

Máy nén khí → Bộ lọc/điều áp → Van điện từ → Van tiết lưu → Xi lanh → Cảm biến từ → PLC

Trong đó, PLC có thể nhận tín hiệu từ cảm biến và điều khiển van điện từ để thay đổi trạng thái tiến/lùi của xi lanh.

Đây là cấu hình phổ biến trong các dây chuyền sản xuất và máy tự động.

10. Những lỗi thường gặp khi chọn sai loại xi lanh

Chọn xi lanh 1 chiều nhưng cần lực hồi lớn

Lò xo không đủ lực có thể khiến piston không hồi hết hành trình hoặc hồi chậm.

Chọn xi lanh 1 chiều cho hành trình quá dài

Chiều dài lò xo và kết cấu bên trong có thể khiến việc lựa chọn trở nên khó khăn.

Chọn xi lanh 2 chiều nhưng không cần lực hồi bằng khí

Hệ thống có thể trở nên phức tạp và tiêu thụ khí nhiều hơn mức cần thiết.

Không tính lực thực tế

Chọn đường kính piston quá nhỏ có thể khiến xi lanh không đủ lực đẩy hoặc kéo tải.

Không tính đến tốc độ

Xi lanh có thể đủ lực nhưng vẫn hoạt động không đạt yêu cầu nếu tốc độ piston quá nhanh hoặc quá chậm.

11. Bảng lựa chọn nhanh

Nhu cầu	Loại nên chọn
Đẩy sản phẩm rồi tự hồi	Xi lanh 1 chiều
Nhấn/đẩy đơn giản	Xi lanh 1 chiều
Kẹp đơn giản	Xi lanh 1 chiều hoặc 2 chiều
Đẩy và kéo chủ động	Xi lanh 2 chiều
Điều khiển tiến/lùi bằng PLC	Xi lanh 2 chiều
Cần lực ở cả hai chiều	Xi lanh 2 chiều
Hành trình dài	Xi lanh 2 chiều
Cơ cấu tự động nhiều bước	Xi lanh 2 chiều

12. Kết luận: Nên dùng xi lanh 1 chiều hay 2 chiều?

Xi lanh khí nén 1 chiều phù hợp với các cơ cấu đơn giản, chỉ cần khí nén tạo lực theo một hướng và cần piston hồi bằng lò xo hoặc lực bên ngoài.

Trong khi đó, xi lanh khí nén 2 chiều phù hợp hơn với máy tự động, dây chuyền sản xuất và các cơ cấu cần điều khiển chủ động cả hai chiều tiến – lùi.

👉 Nếu chưa chắc nên chọn loại nào, hãy xác định 4 thông tin: tải trọng cần tác động, hành trình, áp suất khí nén và yêu cầu chuyển động. Từ đó có thể tính đường kính piston và lựa chọn model phù hợp.
